沖擊式破碎機簡介

沖擊式破碎機工作視頻，廣西客戶處理河卵石

沖擊式破碎機簡稱沖擊破，又稱制砂機，結合國內砂石生產方面的實際情況，研制開發的一種效率高、智能環保、實用可靠的設備，可碎石、可制砂，適用于軟或中硬和極硬物料的破碎、整形，廣泛應用于各種礦石、水泥、機制建筑砂、建筑垃圾等各種物料。

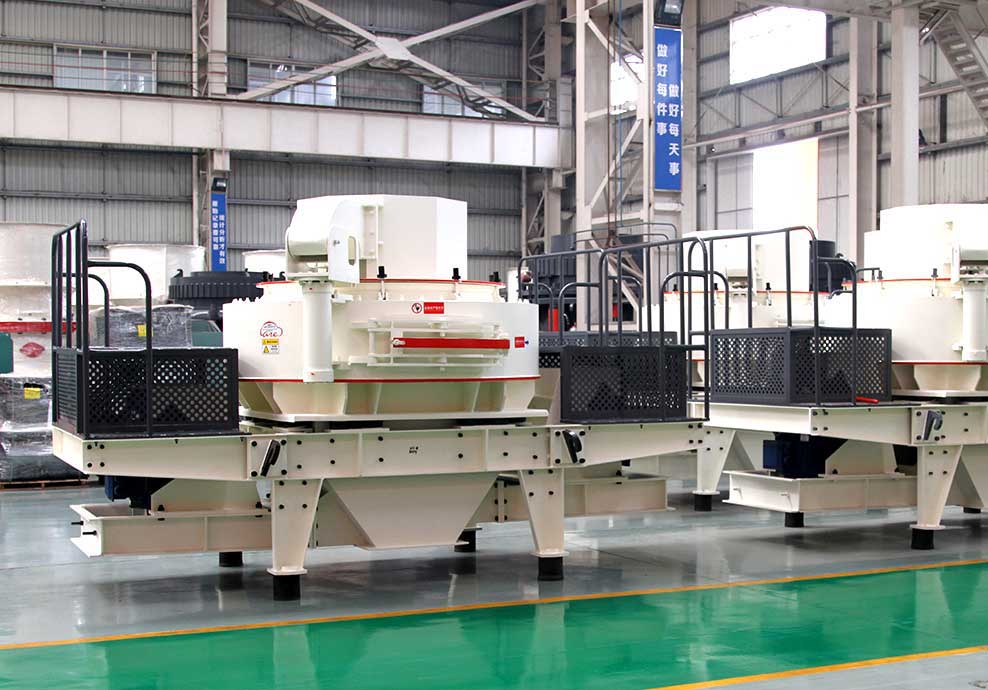

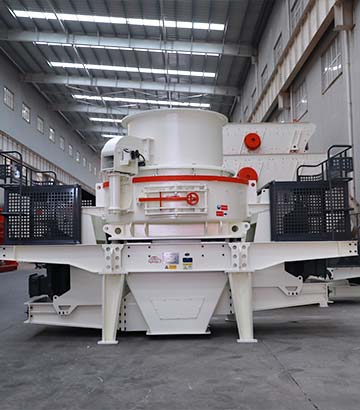

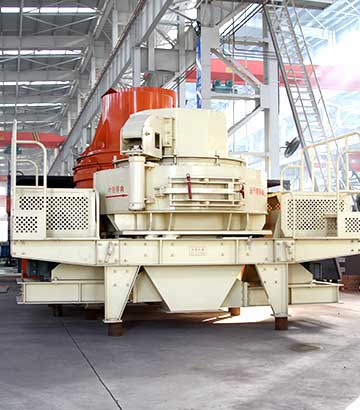

沖擊式破碎機圖片

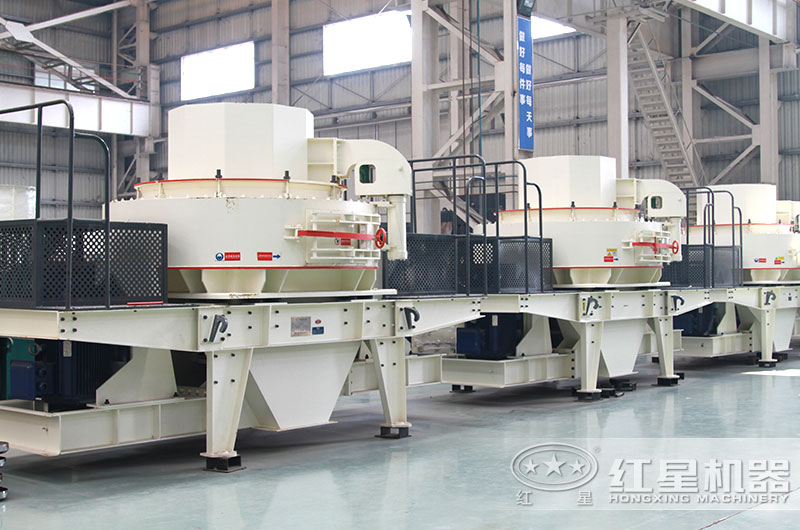

沖擊式破碎機圖片

沖擊式破碎機VSI系列，有現貨

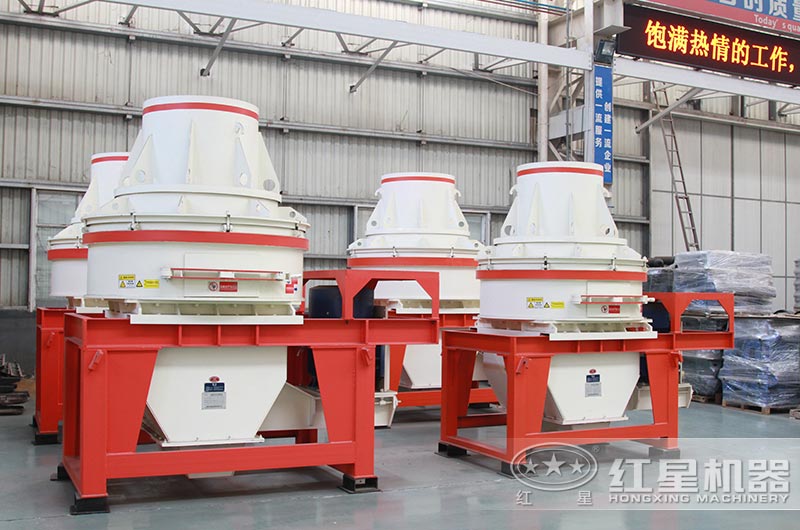

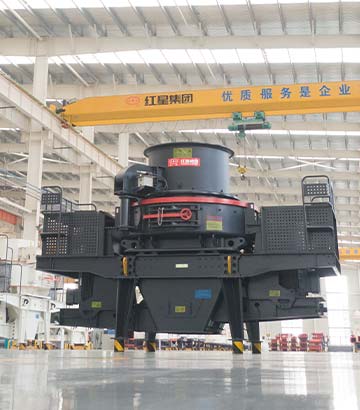

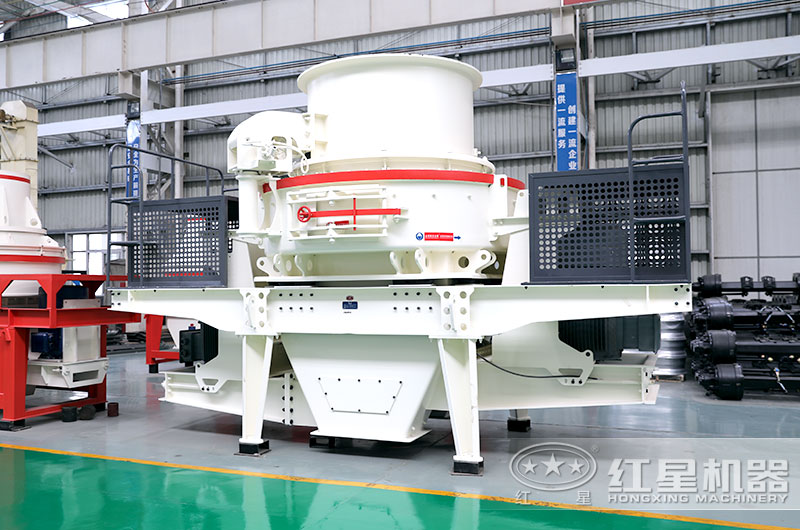

HVI沖擊式制砂機圖片，整形效果好

沖擊式破碎機結構組成

紅星主要生產有HX、VSI、HVI型沖擊式破碎機，由進料、散料盤、深腔轉子、周護板、液壓裝置、菱形沖擊塊、標準電機、密封結構、主軸總成、底座傳動裝置及電機等組成。

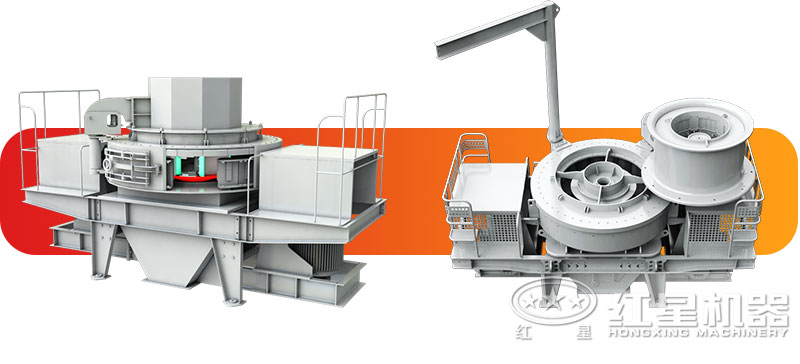

沖擊式破碎機結構圖

沖擊式破碎機工作原理

物料由進料斗進入沖擊式破碎機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。

這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。

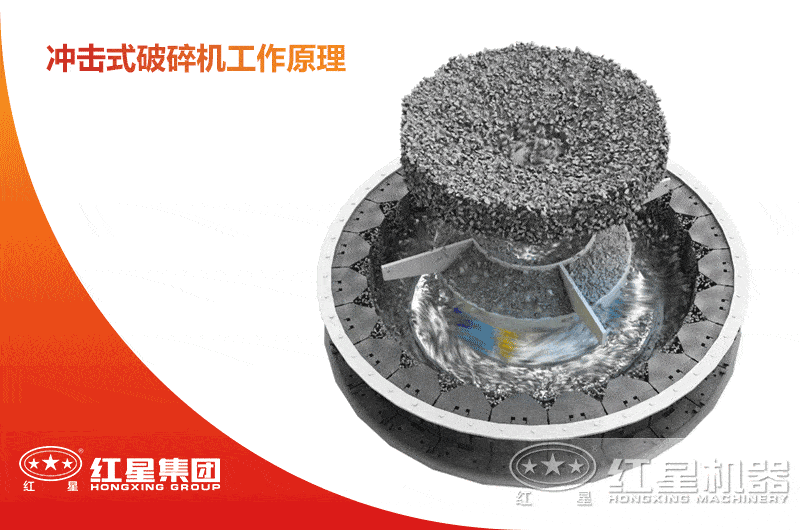

沖擊式破碎機工作原理圖

沖擊式破碎機突出優勢

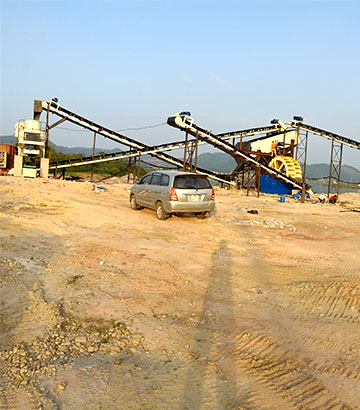

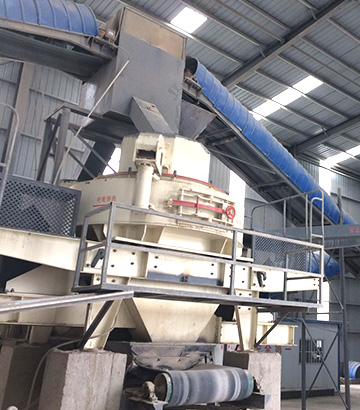

沖擊式破碎機客戶現場

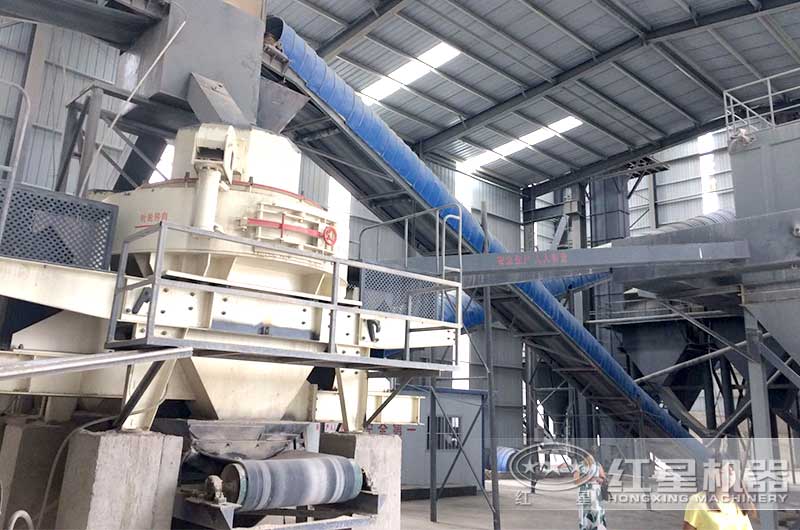

河南客戶破碎現場，時產200噸，處理青石

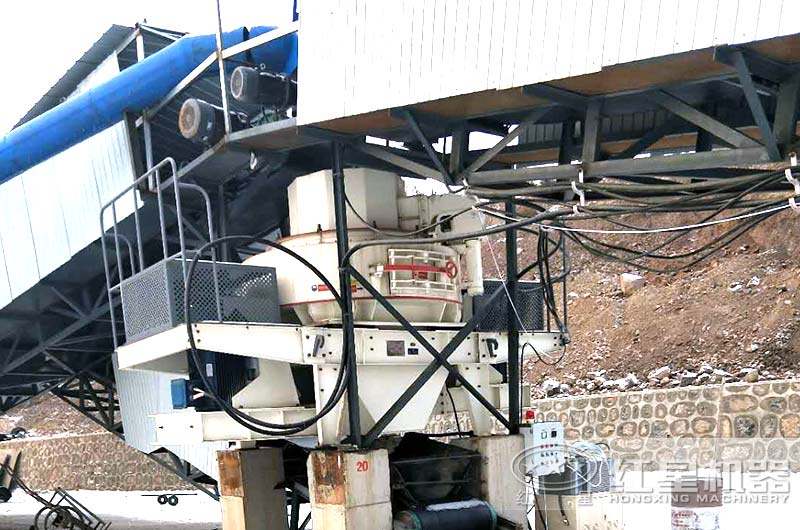

山西陽泉客戶現場，配置密封輸送帶

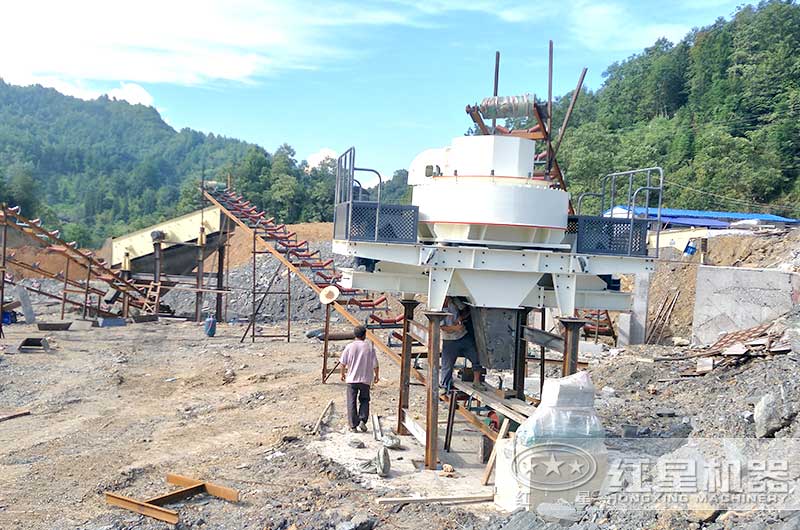

安徽客戶安裝現場拍攝圖

沖擊式破碎機價格

一臺沖擊式破碎機價格多少錢？一般來說，該設備的價位值并不統一，通常在10-80萬左右，因為各沖擊式破碎機廠家定價標準有一定差異，其中紅星機械廠家直銷，價格更實惠，原因在于廠家集研發、生產、銷售、維修為一體，所有流程環節均不流經其他廠商，繼而會節省7%左右的中間費用；

同時廠家進貨渠道固定化，保證質量優、成本低，進一步節省制造成本，具體沖擊式破碎機報價，可點擊咨詢或撥打咨詢熱線0371-67772626了解，隨時有銷售經理提供詳情單，即享“萬元折扣優惠”，并根據客戶實際需求、作業情況，免費制定投資方案。

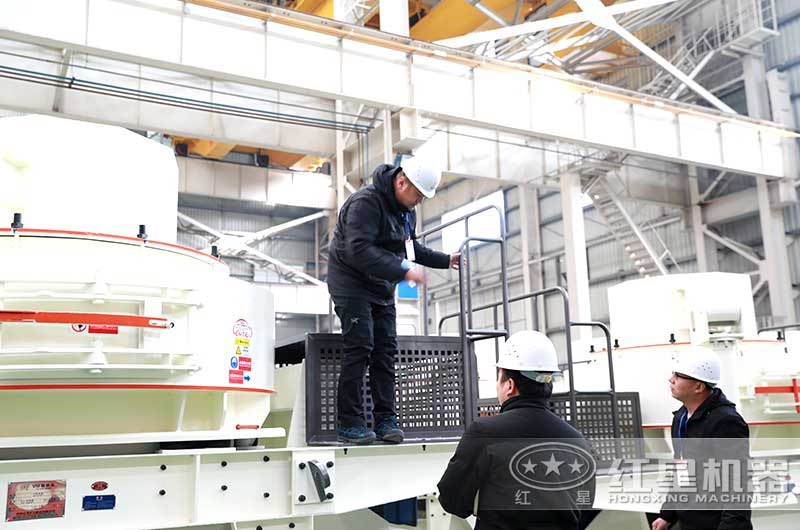

用戶來訪參觀選購、質量得到肯定

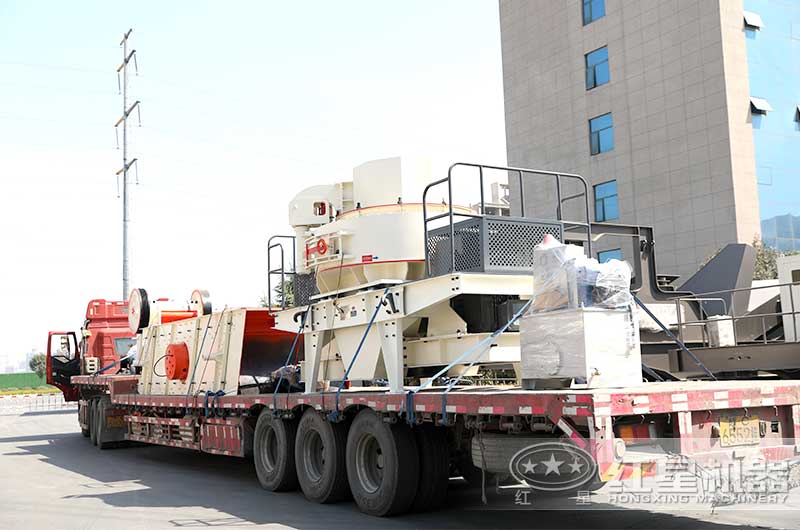

沖擊式破碎機發貨現場，當日抵達河南南陽

全套沖擊式破碎機設備-量身設計生產方案

開辦一個砂石廠能否給用戶創造高收益，除了設備選擇，破碎生產線設計也很重要，具體需要哪些設備，還要結合用戶進料粒度大小、產量、成品需求、施工場地、投資預算等情況，合理選型、設計生產方案。

全套破碎生產線設備：給料機+顎式破碎機+沖擊式破碎機+振動篩+輸送機（具體長度根據場地定）等，還可根據需要加入二破設備：反擊式破碎機/圓錐破碎機。

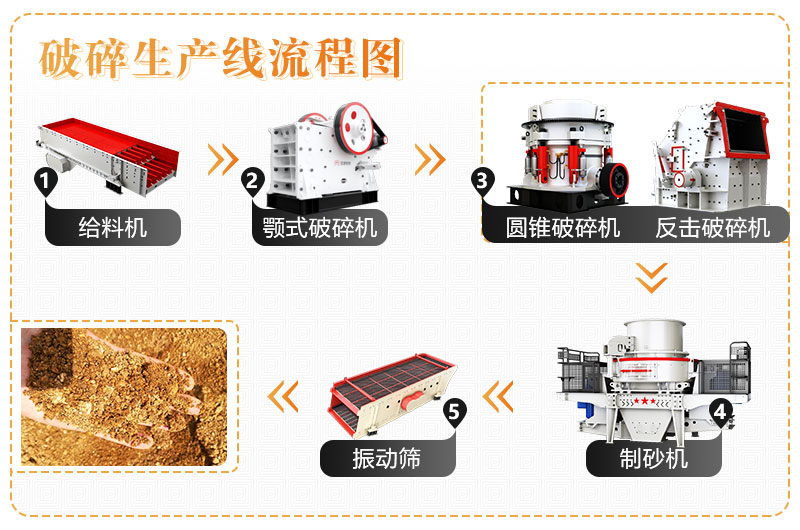

破碎生產線流程圖

以上配置方案也并不是固定的，如果您想了解更多設計方案，或有特殊需求，歡迎點擊在線咨詢或留言，提交您的需求，有專業的技術團隊進行綜合分析，免費為您量身設計生產方案。

紅星沖擊式破碎機廠家地址：鄭州高新技術產業開發區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。

沖擊式破碎機 技術參數

型號		VSI 7611	VSI 8518	VSI 9526	VSI 1140	VSI 1145	VSI 1150
處理量 (t/h)	瀑落與中心進料	80-180	140-260	200-380	300-520	350-610	360-650
	全中心進料	40-90	70-130	100-190	160-260	180-355	190-365
最大入料尺寸 （mm）	軟料	35	40	45	50	50	50
	硬料	30	35	40	40	45	45
轉速（r/min）		1700-1890	1520-1690	1360-1510	1150-1300	1150-1300	1150-1300
電機功率		4P   110	4P   180	4P   264	4P   400	4P   440	4P   500
外形尺寸（長×寬×高）（mm）		4100×2250×2300	4160×2360×2500	4540×2500×2830	5500×2750×3100	5500×2750×3100	5500×2750×3100

注：產量根據不同物料，進料粒度等因素其結果將有所不同
